JXQ型加氢气纯化设备

工作原理及产品特点本系列装置采用催化脱氧+吸附干燥方法,除去氮气中的氧、水、二氧化···

工作原理及产品特点

本系列装置采用催化脱氧+吸附干燥方法,除去氮气中的氧、水、二氧化碳和尘等杂质,获取高纯氮气。普氮(99-99.9% )和加入的氢气经静态混合后进入热交换器,利用除氧塔出口热量预热入口气,然后进入装有高效加氢脱氧催化剂的脱氧塔,普氮中的氧气杂质与氮气发生化学反应生成水被除去,同时放出大量热量,1%含氧量发生反应时放热大约可形成200°C度。接着经过热交换器,再进入干燥过滤装置脱除水、二氧化碳及尘粒等杂质,从而获得高纯氮气。

该系统装置设有故障自动报警及停机功能系统;常温脱氧,使用前无需预处理,使用中不再需要再生,对硫化物、氯化物、氨等具有良好的抗中毒性能,寿命达5年以上产品气含水量低,大气露点-60°C;一般纯净气体含氢量≤1000ppm(自动加氢,氧含量≤3ppm。

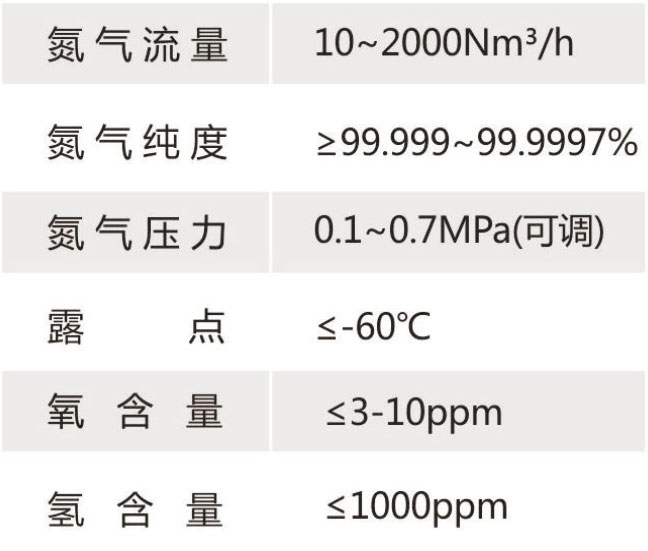

主要技术指标 Main Technical Parameters

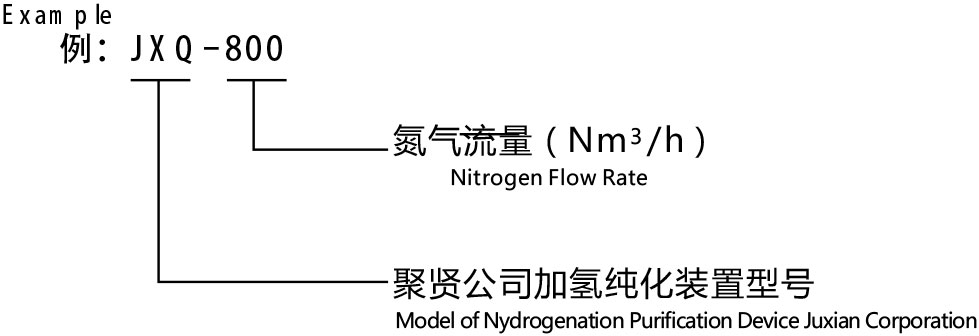

加氢纯化装置型号标识 Model and Label of Nydrogenation Purification Device

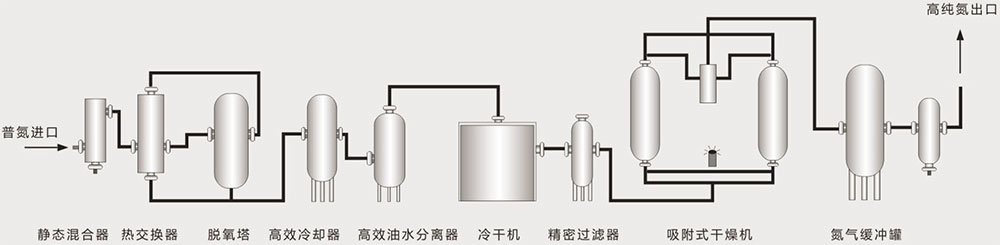

工艺流程图 Process Flow Diagram

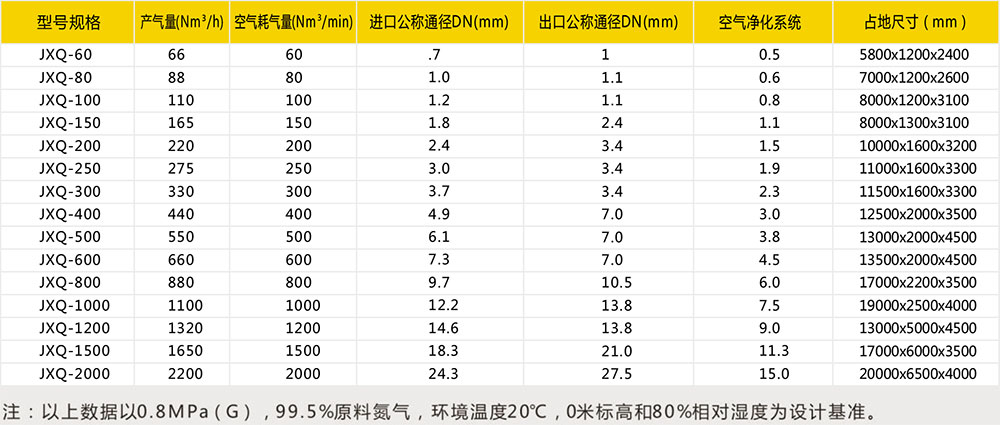

主要技术参数表普氮纯度99.5% Main Technical Parameter( Purity of Commom Nitrogen 99.5%)
