VPSAO型真空变压吸附制氧设备

工作原理及产品特点选用微压吸附真空解吸流程,根据沸石分孑筛在加压下选择吸附空气中的···

工作原理及产品特点

选用微压吸附真空解吸流程,根据沸石分孑筛在加压下选择吸附空气中的氦气,而未被吸附的氧气富集在吸附床顶部作为产品气输岀。空气中的氦气、二氧化碳、水蒸气被吸附达到饱和后,通过常压解吸、真空泵抽真空,使吸附塔内吸附剂杂质彻底脱附再生。由两塔或三塔组成的吸附分离制氧系统在PCL或DCS系统的控制下,程控阀循环切换完成连续产氧。

吸附器采用特殊的气流分配结构,保证气流的均匀分布,提高分子筛床层的利用率。

吸附器采用立式双层床结构,下层装活性氧化铝,可以减少水分对分子筛吸附性能的影响,同时在分子筛真空再生阶段,利用解吸氮气和清洗气进行氧化铝的无热再生,提高分子筛的使用寿命。

采用国外制氧专用分子筛,经过了长时间的实践考核,性能稳定可靠;采用变压吸附制氧专用活性氧化铝,对分子形成有效保护。

主要技术指标 Main Technical Parameters

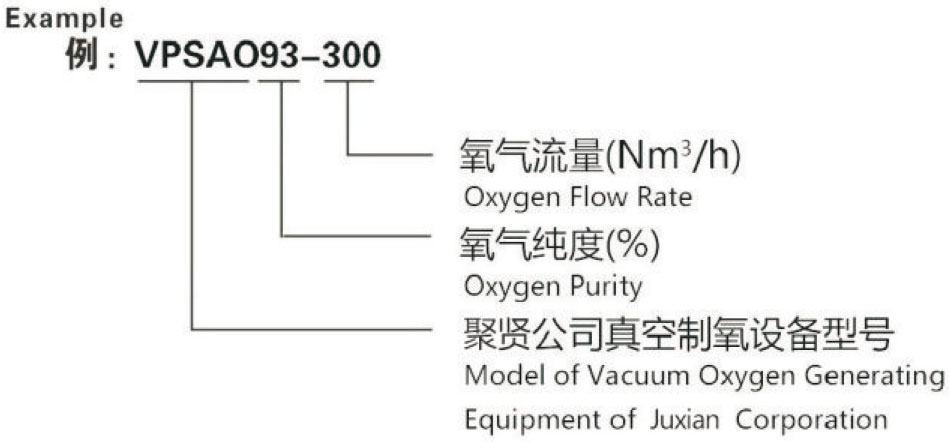

真空制氧设备型号标识 Model and Label of Vacuum Oxygen Generating Equipment


工艺流程图 Process Flow Diagram

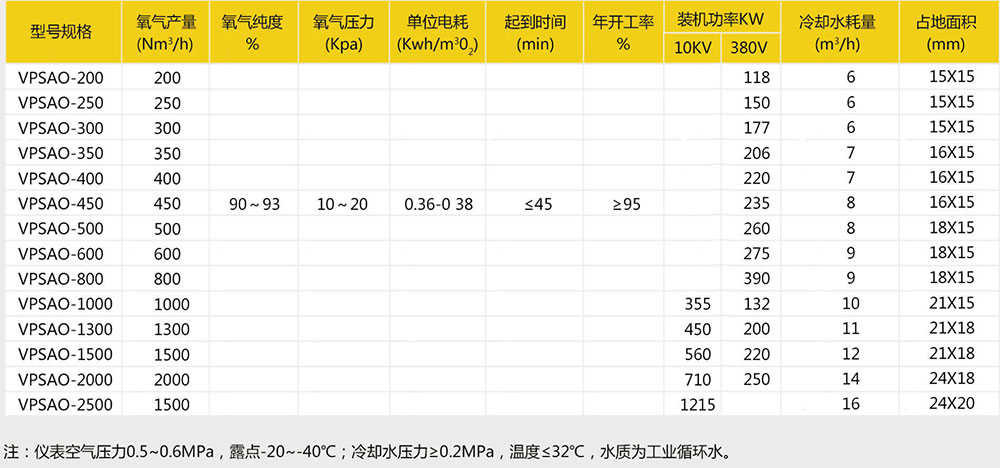

主要技术参数表 Main Technical Parameter
