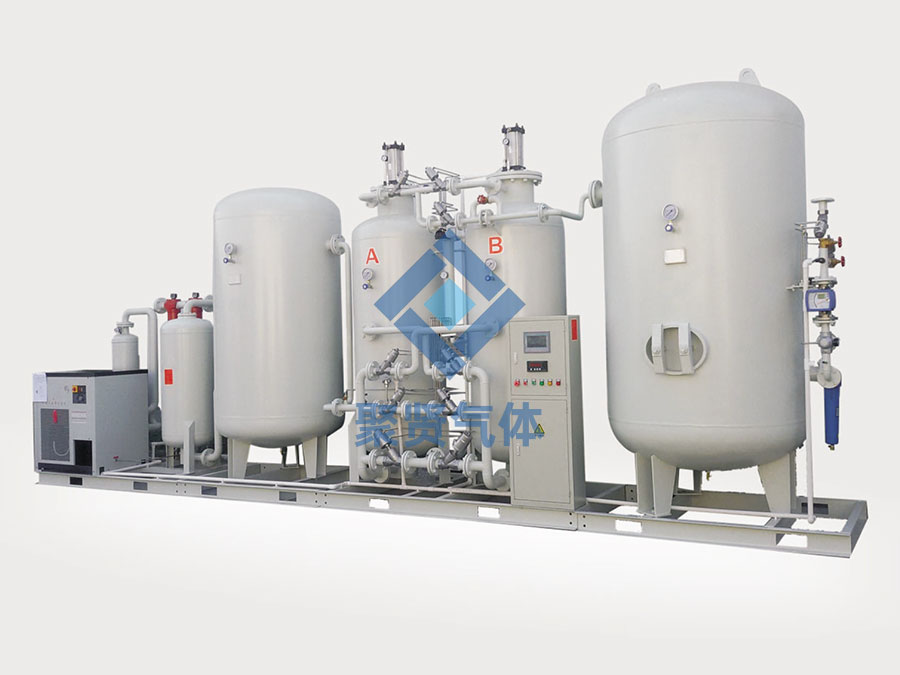

JXN型变压吸附制氮设备

氮气应用领域及用途Application Fields and Purpose of Nitrogen电子工业:半导体及电···

氮气应用领域及用途

Application Fields and Purpose of Nitrogen

电子工业:半导体及电子元件生产的氮气保护

执处理:光亮退火、保护加热、治金及磁性材料烧结等

食品工业:配置除菌过滤器,可用于充氮包装、粮食储藏、蔬果保鲜、酒类封装和保护

烧炭行业:井下防爆和煤油防火灭火

化学工业:氮气覆盖、置换、清洗、压力输送、化学反应搅动、化纤生产保护等

石油天然气工业:石油炼制、容器及管路充氮吹扫和检漏、注氮采油

医药工业:中西药充氮贮藏、充氮药料拨动传送等

电缆行业:交联电缆生产和保护气

其他:治金工业、橡胶工业、航天工业等……

工作原理 Operating Principles

在空气压力升高时,碳分子筛将大量吸附氧气、二氧化碳和水分。当压力降到常压时,碳分子筛对氧气、二氧化碳和水分的吸附量非常小。

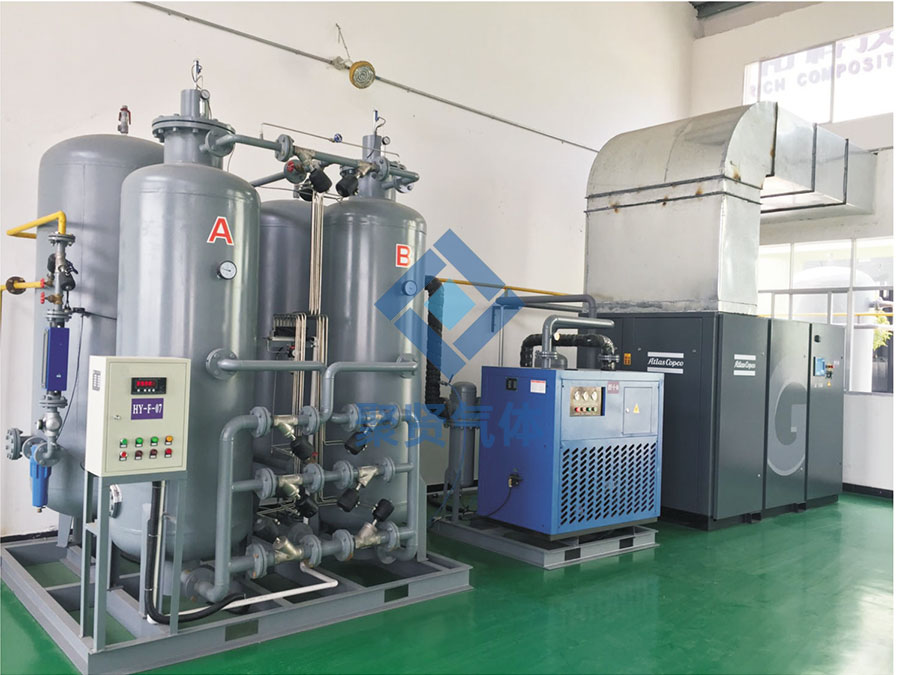

变压吸附设备主要由A、B二只装有碳分子筛的吸附塔和控制系统组成。当压缩空气(压力一 般为0.8MPa)从下至上通过A塔时,氧气、二氧化碳和水份被碳分子所吸附,而氮气则被通过并从塔顶流出。当A塔内分子筛吸附饱和时便切换到B塔进行上述吸附过程并同时对A塔分子筛进行再生。所谓再生,即将吸附塔内气体排空至大气从而使压力迅速至常压,使分子筛吸附的氧气、二氧化碳和水份从分子筛内释放出来的过程。PSA制氮装置技术是一项在常温下从空气中直接制取氮气的高新节能分离技术,已经过了几十年的应用。

该系列装置具有设备紧凑,占地面积小,全自动操作,运行可靠,启停车快,运行成本低,常温生产和维护量小等优点。氮气纯度和氮气产量可适当调节,无环境污染,是一种高效的现场制氮装置。

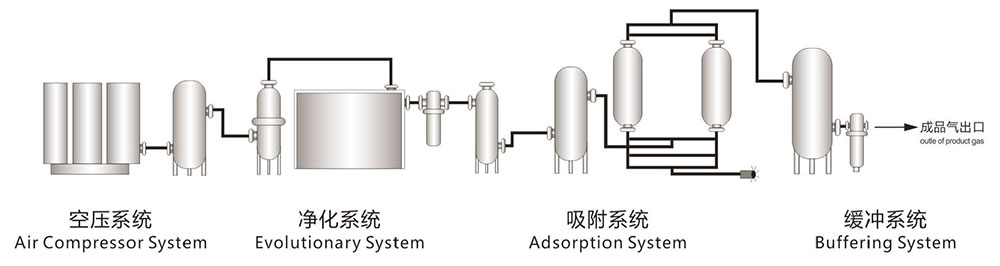

系统工艺流程图 System Process Flow Diagram


产品特点 Product characteristics

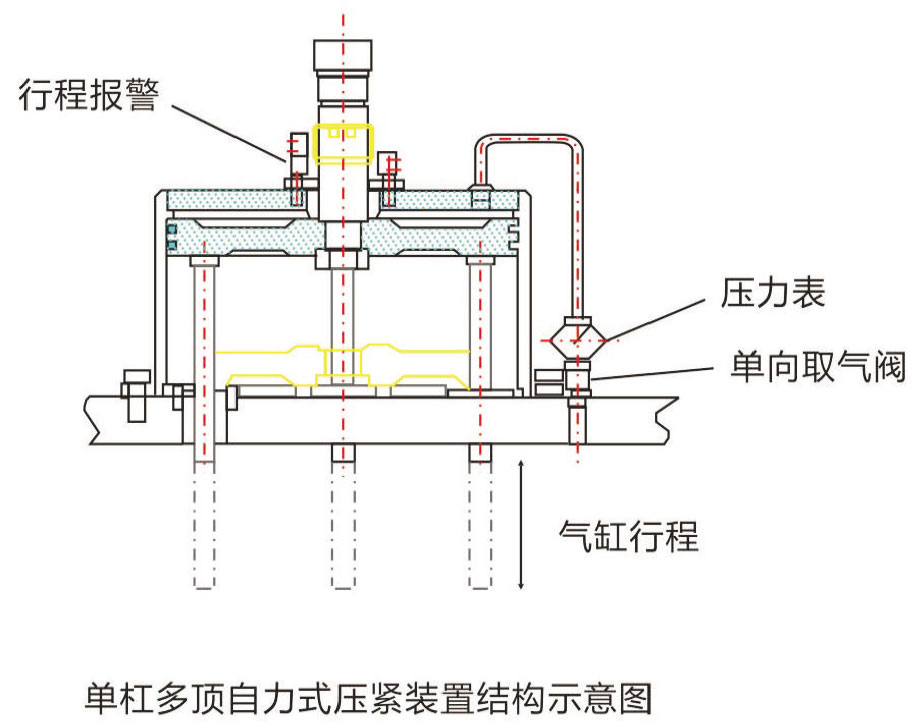

优质气缸压紧装置,吸附剂“终极保护者”

我司经过多年研究开发,选用具有自我诊断功能的自力式气缸压紧装置,它们都具如下特点:

自我压紧:当分子筛有下降状态时,分子筛压紧装置将进行自上而下的对分子筛压紧密实,并设止回装置,无论设备停机或者重启时,压紧装置始终压紧。

吸附排气:压紧装置具有吸附剂排气功能,通过设置容器顶部的压紧装置内置通孔,分子筛利用率将最高。

自我报警诊断:气缸的行程是可以在外部测量或感应的,可以预先设置报警点。

单杠与多顶结合:小容积单气缸使用压紧气源,力道更足;多顶设计,压紧更稳定。

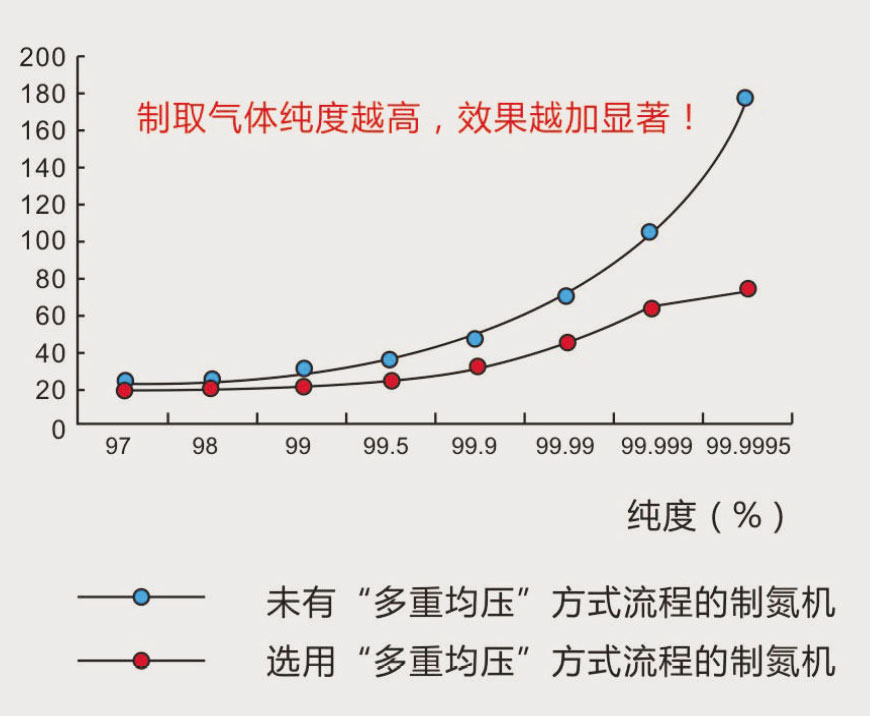

“多重均压”方式,制取高纯度氮气,大幅降低能耗

PSA制氮制氧设备工艺中,气体均压是一个重要的节能过程,吸附塔在一个吸附周期结束准备放空,另一只塔再生完成准备工作前,需要进行两塔均压。所以,把握好均压方式,就能有效的控制气体损耗。

我公司所设计的PSA制氮制氧设备,均压流程大体分三个部分

1、在常规的上部均压阀上均压

2、中部均压取气器及均压阀与下部均压阀的中下均压;

3、工艺氮气缓冲罐对吸附塔的二次均压。

多重的有机组合,使均压效果得到进一步提升。我公司先进的均压流程能使再生完成的吸附塔在最短时间内达到吸附压力,并使吸附塔内的氧分压达到最低,以极大的提高分子筛的使用效率和降低有效原料气的损耗。

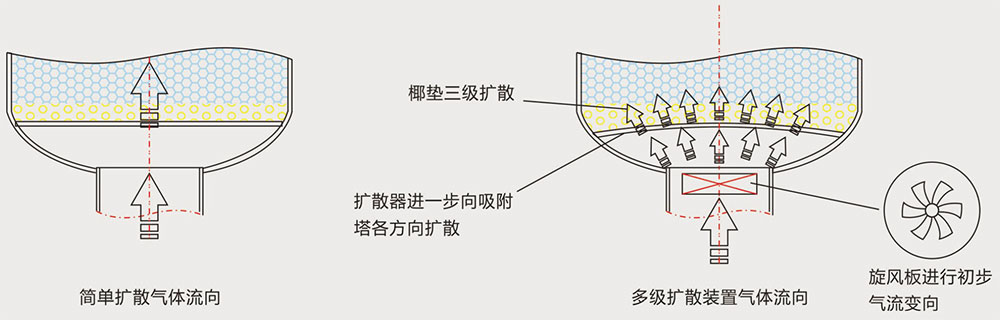

气流扩散均布装置,使吸附剂更有利充分吸附解析

在压缩空气流通时,压缩空气会延着最近最短的路径流通。这样,使用普通的平板干燥剂床不能有效合理的分配流量,塔体中心的流量远大于塔体边缘的流量。当这样的情况发生时,中心部分的吸附剂吸附饱和程度也就远大于边缘的吸附剂;同时中心空气的流速也远高于设计流速,使得中心的吸附剂易沸腾而造成氧化或破碎。

我司经多年硏究,设置了一气流扩散均布装置,该机构总共分三级对进气气流进行变向扩散;首先通过旋风板对气流进行初步气流变向,在吸附塔进口处使气流方向由直通向上改为螺旋向上,既能使气流向吸附塔四周扩散,还能延长气流在吸附塔内的通过时间即吸附时间;然后通过扩散器的扩散使其进一步细化均匀的向吸附塔各方向扩散;最后通过氧化铝均匀的间隙进行三级扩散,使其达到理想的扩散效果后穿过分离塔床层,因此能使分子筛的利用率得到最大程度的提高。大大的提高了设备的产气效率和性能。

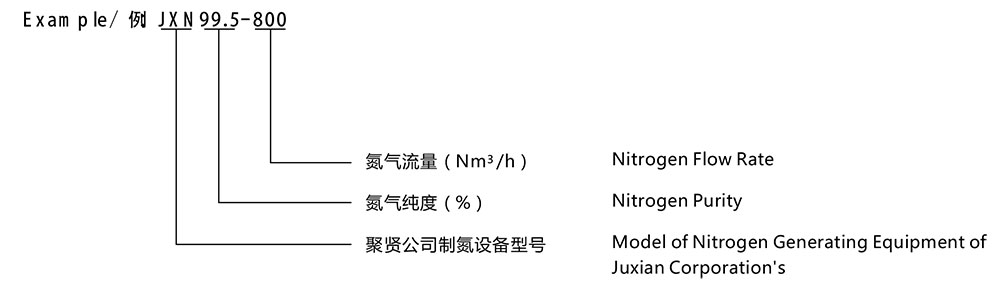

制氮设备型号标识 Model and Label of Nitrogen Generating Equipment

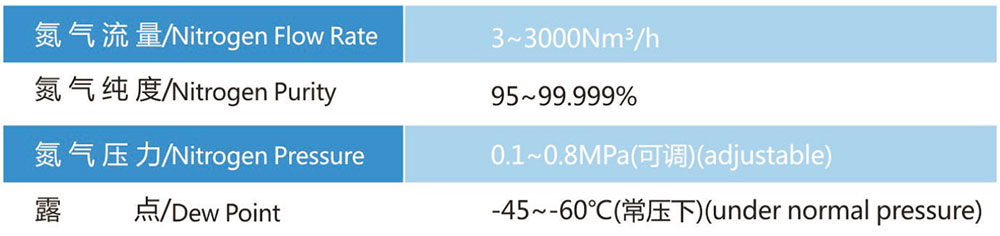

主要技术指标 Main Technical Parameters

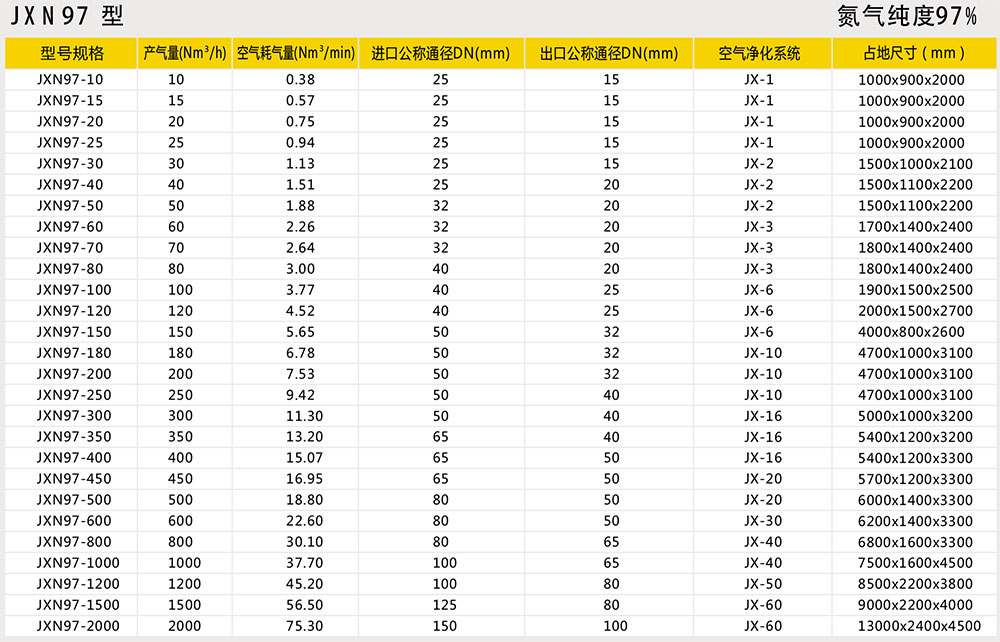

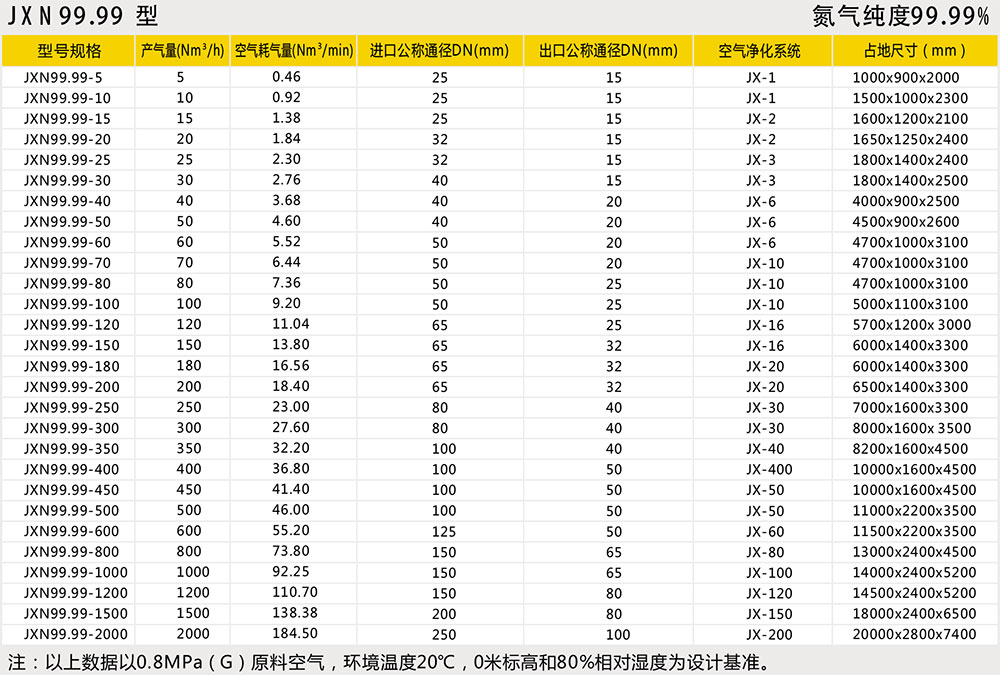

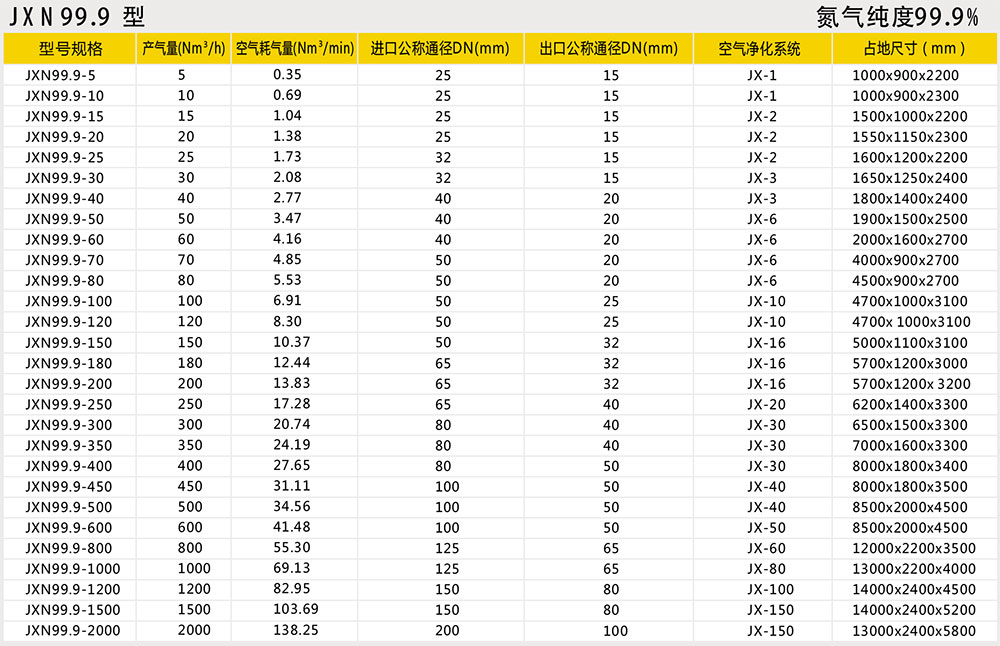

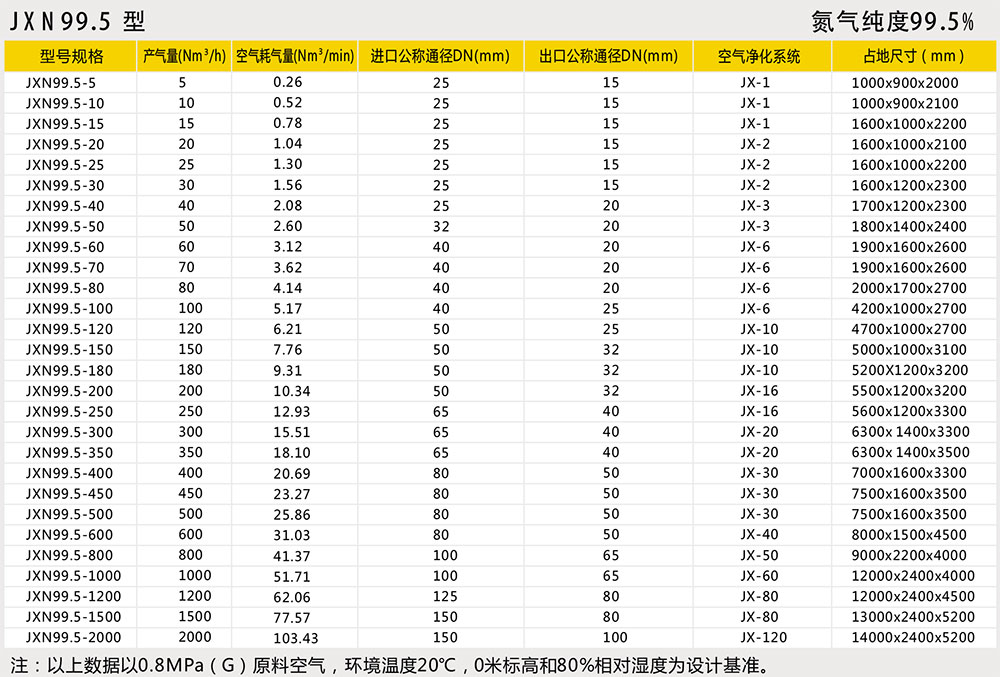

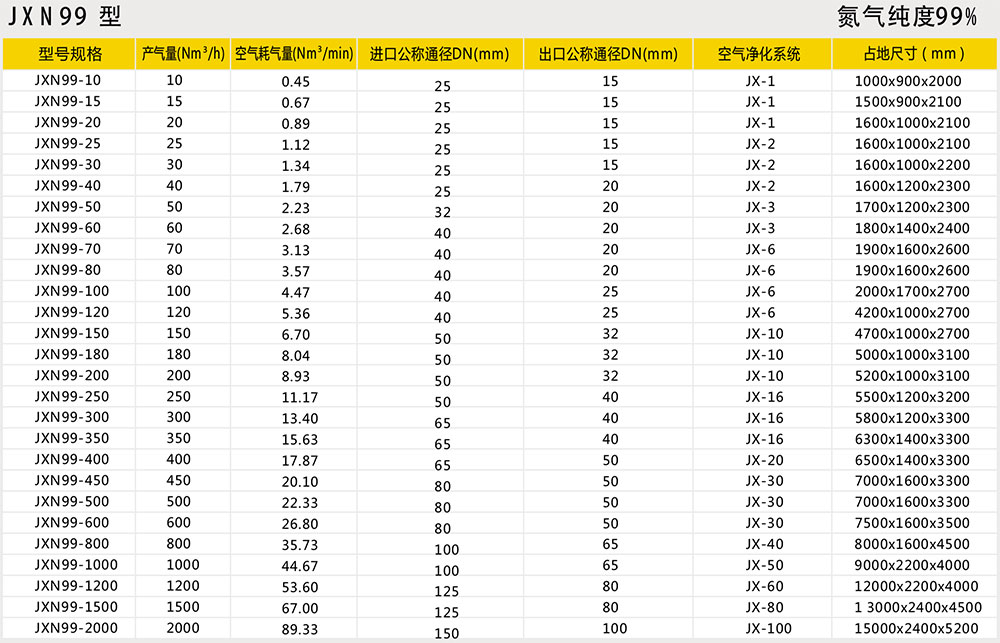

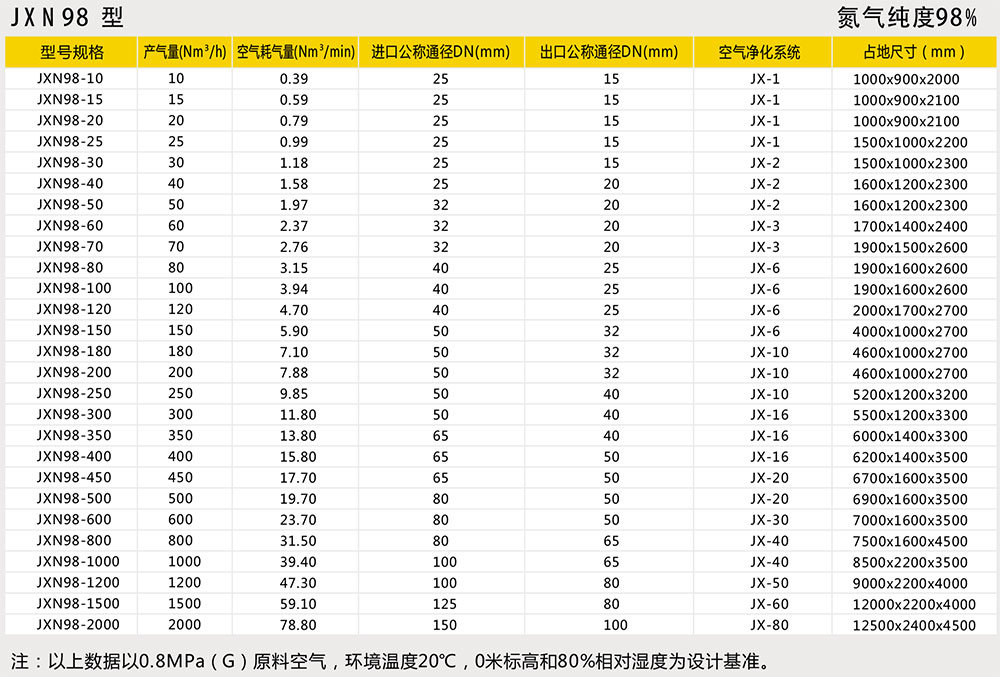

主要技术参数表 Main Technical Parameter
